Shader 从入门到精通 - GPU 的艺术语言

1. 什么是 Shader？为什么要学它？

在传统的 Web 开发中，我们习惯了用 JavaScript 控制 CPU 来完成计算任务。但当涉及到图形渲染时，CPU 就像一个聪明但孤军奋战的将军，而 GPU 则是拥有成千上万士兵的军团。

Shader 本质上是运行在 GPU 上的"微型程序"。想象一下：

CPU 一次处理一个任务，像单线程流水线
GPU 可以同时处理成千上万个像素，每个像素都在并行计算

这就是为什么 Shader 能够创造出那些令人惊叹的视觉效果：实时的粒子系统、流体模拟、光线追踪、后期特效等等。

1.1 Shader 的运行机制

用 GLSL（OpenGL Shading Language）编写的 Shader 代码会经历这样的生命周期：

GLSL源代码 → 编译器 → GPU汇编指令 → GPU执行

每一帧（通常是 60fps），GPU 都会执行这些指令：

顶点着色器（Vertex Shader）：处理每个顶点的位置、变换
片元着色器（Fragment Shader）：为每个像素计算颜色

举个例子：一个 1920×1080 的屏幕有 207万个像素。传统 JS 逐个处理需要几秒，而 GPU 能在 16.6ms 内（60fps）全部计算完成！这就是并行计算的威力。

2. Shader 如何获取数据？深入理解数据流

在 Shader 的世界里，数据的流向 是理解整个渲染管线的关键。就像水管系统，不同类型的"水管"承载着不同的数据。

2.1 四种数据来源详解

数据类型 💡	声明方式	作用范围	数据特性	典型应用
uniform 🌐	`uniform float u_time;`	全局共享	✅ CPU→GPU 单向传递 ✅ 所有顶点/像素共用同一个值 ❌ 在单次绘制中不可变	时间、鼠标位置、贴图、变换矩阵、光源参数
attribute / in 📍	`attribute vec3 position;` (GLSL 1.0) `in vec3 position;` (GLSL 3.0)	仅顶点着色器	✅ 来自 VBO（顶点缓冲） ✅ 每个顶点值不同 ⚡ GPU 逐顶点读取	顶点位置、法线、UV坐标、顶点颜色、骨骼权重
varying / out 🌈	`varying vec2 vUv;` (旧版) `out vec2 vUv;` (新版)	顶点→片元传递	✅ 顶点着色器输出 ✅ GPU 自动插值 ✅ 片元着色器接收	UV插值、法线插值、颜色渐变、深度传递
内置变量 ⚙️	无需声明	GPU 自动提供	✅ 系统级变量 ✅ 只读（大部分） ✅ 自动更新	`gl_Position`, `gl_FragCoord`, `gl_FragColor`

2.2 深度解析：uniform - 全局的"广播电台"

uniform 就像一个广播电台，CPU 发出一个信号，所有 GPU 单元都接收到相同的值。

使用场景举例：

glsl

// ⏰ 时间动画
uniform float u_time;
void main() {
    float wave = sin(u_time);  // 所有像素同步使用这个时间值
}

// 🖱️ 鼠标交互
uniform vec2 u_mouse;
void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;
    float dist = distance(st, u_mouse);  // 计算到鼠标的距离
}

// 🎨 纹理采样
uniform sampler2D u_texture;
void main() {
    vec4 texColor = texture2D(u_texture, vUv);
}

为什么叫 uniform？ 因为它对所有顶点/像素是 统一（uniform） 的！

2.3 深度解析：attribute - 每个顶点的"身份证"

attribute 为每个顶点提供独特的数据，就像每个人的身份证号都不同。

数据流动过程：

JavaScript 创建 VBO → 上传顶点数据 → GPU 逐顶点读取 attribute

实际例子：

javascript

// JavaScript 端
const positions = new Float32Array([
    -1.0, -1.0, 0.0,  // 顶点1
     1.0, -1.0, 0.0,  // 顶点2
     0.0,  1.0, 0.0   // 顶点3
]);

glsl

// Shader 端
attribute vec3 position;  // GPU 会为每个顶点自动填充不同的 position 值

void main() {
    gl_Position = vec4(position, 1.0);
    // 顶点1 接收到: (-1.0, -1.0, 0.0)
    // 顶点2 接收到: ( 1.0, -1.0, 0.0)
    // 顶点3 接收到: ( 0.0,  1.0, 0.0)
}

2.4 深度解析：varying - 自动的"魔法插值器"

varying 是 GPU 最神奇的功能之一！它能在三角形内部为每个像素自动插值。

工作原理图解：

顶点着色器                 光栅化（插值）              片元着色器
┌─────────┐                                    ┌─────────┐
│ 顶点A: 红色│────┐                            │ 像素1: ?  │
└─────────┘    │                            └─────────┘
               ├──→ GPU自动插值 ────→        ┌─────────┐
┌─────────┐    │                            │ 像素2: ?  │
│ 顶点B: 蓝色│────┘                            └─────────┘
└─────────┘

插值实例：

glsl

// ===== 顶点着色器 =====
attribute vec3 position;
attribute vec2 uv;
varying vec2 vUv;        // 输出 UV

void main() {
    vUv = uv;            // 传递给片元着色器
    gl_Position = vec4(position, 1.0);
}

// ===== 片元着色器 =====
varying vec2 vUv;        // 接收插值后的 UV

void main() {
    // 假设三角形三个顶点的 UV 是：
    // 顶点A: (0, 0)  顶点B: (1, 0)  顶点C: (0.5, 1)
    // GPU 会自动为三角形内每个像素插值出平滑的 UV 值
    gl_FragColor = vec4(vUv, 0.0, 1.0);  // 显示 UV 渐变
}

为什么需要插值？

✅ 平滑的颜色渐变
✅ 正确的纹理映射
✅ 逐像素光照计算
✅ 深度信息传递

3. 内置变量 - GPU 的"系统级API"

GPU 为我们提供了一些开箱即用的内置变量，它们就像操作系统提供的系统调用，让我们能够获取关键的渲染信息。

3.1 `gl_FragCoord` - 像素的"GPS定位"

gl_FragCoord 是片元着色器中最常用的内置变量，它告诉当前像素在屏幕上的精确位置。

结构解析： vec4(x, y, z, w)

分量	含义	取值范围	用途
`.x`	屏幕横坐标（像素）	`0 ~ 屏幕宽度`	水平位置计算
`.y`	屏幕纵坐标（像素）	`0 ~ 屏幕高度`	垂直位置计算
`.z`	深度值	`0.0 ~ 1.0`	深度测试、后期特效
`.w`	齐次坐标 w 分量	透视除法后的值	透视校正（少用）

🔍 坐标系陷阱警告！

这是很多初学者困惑的点：

Canvas 2D 坐标系 (DOM)          WebGL/Shader 坐标系
┌─────────────────→ x          y
│ (0,0)                        ↑
↓                              │
y                              ───────────────→ x

原点: 左上角                     原点: 左下角 (0,0)
                               (跟数学坐标系一致!)

这是为什么？因为 OpenGL 遵循数学惯例（y 轴向上），而 DOM 遵循屏幕扫描惯例（y 轴向下）。

3.2 场景1：归一化坐标 - 让代码适配所有屏幕

问题： 不同设备屏幕尺寸不同（手机 375px，桌面 1920px），如何让 Shader 效果在所有设备上看起来一致？

解决方案：归一化！

glsl

uniform vec2 u_resolution;  // 从 JS 传入，例如 vec2(1920.0, 1080.0)

void main() {
    // 📐 归一化：将像素坐标转换为 0.0~1.0 范围
    vec2 st = gl_FragCoord.xy / u_resolution;

    // 现在 st 的范围是：
    // 左下角: (0.0, 0.0)
    // 右上角: (1.0, 1.0)
    // 屏幕中心: (0.5, 0.5)

    // ⚠️ 如果你想要 (0,0) 在左上角（习惯 DOM 坐标）：
    st.y = 1.0 - st.y;

    // 🎨 现在可以用归一化坐标做各种效果了
    float circle = distance(st, vec2(0.5));  // 到中心的距离
}

为什么归一化这么重要？

✅ 与屏幕分辨率无关
✅ 便于数学计算（0~1 比 0~1920 更直观）
✅ 方便复用算法和效果

3.3 场景2：基于位置的渐变效果

glsl

uniform vec2 u_resolution;

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;

    // 🌈 方案1：水平渐变（从左到右）
    vec3 color = vec3(st.x);  // 左侧黑(0.0)，右侧白(1.0)

    // 🌈 方案2：垂直渐变
    color = vec3(st.y);

    // 🌈 方案3：对角渐变
    color = vec3(st.x * st.y);

    // 🌈 方案4：双色混合
    vec3 colorA = vec3(0.149, 0.141, 0.912);  // 蓝色
    vec3 colorB = vec3(1.000, 0.833, 0.224);  // 黄色
    color = mix(colorA, colorB, st.x);  // 从左到右，蓝→黄

    gl_FragColor = vec4(color, 1.0);
}

实际效果：

st.x：左边全黑，右边全白，中间平滑过渡
st.y：下边全黑，上边全白
st.x * st.y：左下角最黑，右上角最白

3.4 场景3：后期处理 - 屏幕空间特效

在游戏和视频特效中，后期处理（Post-processing）是必不可少的。

实例：简单的模糊效果

glsl

uniform sampler2D u_texture;   // 原始渲染结果
uniform vec2 u_resolution;

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;

    // 📏 计算像素大小（用于偏移采样）
    vec2 pixelSize = 1.0 / u_resolution;

    // 🔍 9点采样模糊（Box Blur）
    vec4 color = vec4(0.0);
    for(float y = -1.0; y <= 1.0; y += 1.0) {
        for(float x = -1.0; x <= 1.0; x += 1.0) {
            vec2 offset = vec2(x, y) * pixelSize;
            color += texture2D(u_texture, st + offset);
        }
    }
    color /= 9.0;  // 平均

    gl_FragColor = color;
}

3.5 场景4：像素化效果（Pixelation）

glsl

uniform vec2 u_resolution;
uniform float u_pixelSize;  // 控制像素块大小，例如 8.0

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;

    // 🎮 像素化算法：向下取整 → 再还原
    vec2 pixelated = floor(st * u_resolution / u_pixelSize) * u_pixelSize / u_resolution;

    // 现在 pixelated 是"阶梯状"的坐标
    vec3 color = somePattern(pixelated);  // 用像素化坐标绘图

    gl_FragColor = vec4(color, 1.0);
}

3.6 其他重要内置变量

变量	所在着色器	类型	作用
`gl_Position`	顶点着色器（输出）	`vec4`	必须赋值！顶点的裁剪空间坐标
`gl_FragColor`	片元着色器（输出）	`vec4`	必须赋值！像素的最终颜色（RGBA）
`gl_PointSize`	顶点着色器（输出）	`float`	点精灵（GL_POINTS）的大小
`gl_FrontFacing`	片元着色器（输入）	`bool`	是否是正面（用于双面材质）

示例：双面材质

glsl

void main() {
    vec3 color;
    if(gl_FrontFacing) {
        color = vec3(1.0, 0.0, 0.0);  // 正面：红色
    } else {
        color = vec3(0.0, 0.0, 1.0);  // 背面：蓝色
    }
    gl_FragColor = vec4(color, 1.0);
}

4. 实战：搭建你的第一个 Shader 开发环境

学习 Shader 最好的方式就是立即动手写代码！这里我推荐使用 glslCanvas —— 一个轻量级的 Shader 练习工具。

4.1 方案一：在线快速体验（推荐新手）

你可以直接使用这些在线编辑器，无需安装：

🔥 ShaderToy - 最流行的 Shader 社区
🎨 The Book of Shaders Editor
⚡ glslEditor

4.2 方案二：本地开发环境（推荐进阶）

4.2.1 步骤1：安装 glslCanvas

bash

# NPM 安装
npm install glslCanvas

# 或者使用 CDN（更简单）
# 直接在 HTML 中引入即可

4.2.2 步骤2：创建 HTML 文件

创建 index.html：

html

<!DOCTYPE html>
<html lang="zh-CN">
<head>
  <meta charset="UTF-8">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>🎨 我的第一个 Shader</title>
    <!-- 引入 glslCanvas 库 -->
  <script type="text/javascript"
            src="https://rawgit.com/patriciogonzalezvivo/glslCanvas/master/dist/GlslCanvas.js">
    </script>
    <style>
        body {
            margin: 0;
            display: flex;
            justify-content: center;
            align-items: center;
            min-height: 100vh;
            background: #1a1a2e;
        }
        canvas {
            border: 2px solid #16213e;
            box-shadow: 0 0 20px rgba(0, 255, 255, 0.3);
        }
    </style>
</head>
<body>
    <!--
        glslCanvas 的魔法配置：
        - class="glslCanvas" 必须保留
        - data-fragment-url 指定 shader 文件路径
        - data-textures 可选，用于加载纹理图片
    -->
    <canvas class="glslCanvas"
            data-fragment-url="shader.frag"
            width="800"
            height="600">
    </canvas>
</body>
</html>

4.2.3 步骤3：创建你的第一个 Shader

创建 shader.frag 文件：

glsl

// ========================================
// 🎯 Shader 基础设置
// ========================================

#ifdef GL_ES
precision mediump float;  // 设置浮点精度（移动设备需要）
#endif

// ========================================
// 📥 Uniform 输入（glslCanvas 自动提供）
// ========================================

uniform float u_time;        // 程序运行时间（秒）
uniform vec2 u_resolution;   // 画布分辨率（像素）
uniform vec2 u_mouse;        // 鼠标位置（归一化 0~1）

// ========================================
// 🎨 主函数 - 为每个像素计算颜色
// ========================================

void main() {
    // 1️⃣ 归一化坐标 (0.0 ~ 1.0)
    vec2 st = gl_FragCoord.xy / u_resolution;

    // 2️⃣ 定义两个颜色
    vec3 coolBlue = vec3(0.2, 0.5, 0.9);   // RGB: 冷蓝色
    vec3 hotPink  = vec3(0.9, 0.2, 0.5);   // RGB: 热粉色

    // 3️⃣ 创建时间动画：sin 波在 -1~1 之间振荡
    //    abs() 将其映射到 0~1 范围
    float wave = abs(sin(u_time * 0.5));

    // 4️⃣ 在两个颜色之间插值
    //    wave=0 时是 coolBlue，wave=1 时是 hotPink
    vec3 animatedColor = mix(coolBlue, hotPink, wave);

    // 5️⃣ 添加位置渐变效果
    //    左下角会更暗，右上角会更亮
    animatedColor *= vec3(st.x, st.y, 1.0);

    // 6️⃣ 输出最终颜色（RGBA）
    gl_FragColor = vec4(animatedColor, 1.0);
}

4.2.4 步骤4：运行！

bash

# 使用任意静态服务器
npx http-server .

# 或者 Python
python -m http.server 8000

# 或者 VSCode 的 Live Server 插件

打开浏览器访问 http://localhost:8000，你会看到：

✨ 颜色在蓝色和粉色之间呼吸式渐变
🎨 左下角暗，右上角亮的空间渐变
🔄 实时动画，永不停歇

4.3 进阶：添加鼠标交互

在 shader.frag 中加入鼠标效果：

glsl

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;

    // 🖱️ 计算当前像素到鼠标的距离
    float distToMouse = distance(st, u_mouse);

    // 🎯 距离越近，颜色越亮
    float brightness = 1.0 - smoothstep(0.0, 0.5, distToMouse);

    // 🌈 创建鼠标周围的光晕效果
    vec3 color = vec3(brightness) * vec3(0.5, 0.8, 1.0);

    gl_FragColor = vec4(color, 1.0);
}

现在移动鼠标，你会看到一个跟随鼠标的蓝色光晕！

4.4 glslCanvas 自动提供的 Uniform

Uniform	类型	说明	示例用途
`u_time`	`float`	程序运行秒数	动画、波动效果
`u_resolution`	`vec2`	画布尺寸（宽，高）	归一化坐标
`u_mouse`	`vec2`	鼠标位置（归一化）	交互效果
`u_date`	`vec4`	当前日期时间	时钟、日历效果
`u_delta`	`float`	帧间隔时间	物理模拟

4.5 小练习

尝试修改代码实现这些效果：

让颜色变化速度加快（提示：修改 u_time * 0.5 的系数）
改变颜色方案（试试不同的 RGB 值）
创建一个从中心向外的径向渐变（提示：使用 distance(st, vec2(0.5))）
让动画反向播放（提示：1.0 - wave）

5. Swizzling - GLSL 的优雅"魔法语法"

在传统编程语言中，访问向量分量通常需要用索引：v[0], v[1], v[2]。但 GLSL 提供了一种极其优雅的语法糖 —— Swizzling（混洗）。

5.1 什么是 Swizzling？

Swizzling 允许你用 点号 + 字母组合 来：

✅ 访问向量的分量
✅ 重新排列分量顺序
✅ 复制分量
✅ 创建不同维度的向量

5.2 三套等价的命名规则

GLSL 为向量分量提供了三套命名，它们完全等价，只是语义不同：

命名规则	用途	分量	示例
xyzw 🎯	位置/方向（空间坐标）	x, y, z, w	`position.xyz`
rgba 🎨	颜色	r, g, b, a	`color.rgb`
stpq 🗺️	纹理坐标	s, t, p, q	`uv.st`

它们指向同一块数据！ 只是为了代码可读性而存在。

glsl

vec4 v = vec4(1.0, 2.0, 3.0, 4.0);

// 这三个完全等价！
float a = v.x;  // 1.0
float b = v.r;  // 1.0（同一个值）
float c = v.s;  // 1.0（同一个值）

5.3 基础用法：单分量访问

glsl

vec4 v = vec4(1.0, 2.0, 3.0, 4.0);

// 访问单个分量
float x = v.x;  // 1.0
float y = v.y;  // 2.0
float z = v.z;  // 3.0
float w = v.w;  // 4.0

// 颜色语义
vec4 color = vec4(0.5, 0.8, 1.0, 1.0);
float red   = color.r;  // 0.5
float green = color.g;  // 0.8
float blue  = color.b;  // 1.0
float alpha = color.a;  // 1.0

5.4 进阶用法：提取多个分量

glsl

vec4 v = vec4(1.0, 2.0, 3.0, 4.0);

// 提取 2D 向量
vec2 xy = v.xy;      // (1.0, 2.0)
vec2 zw = v.zw;      // (3.0, 4.0)

// 提取 3D 向量
vec3 xyz = v.xyz;    // (1.0, 2.0, 3.0)
vec3 yzw = v.yzw;    // (2.0, 3.0, 4.0)

// 混合命名（不推荐！但语法允许）
vec3 rgb = color.rgb;  // ✅ 清晰的语义
// vec3 bad = color.xyz;  // ❌ 语法正确但语义混乱

5.5 黑魔法：任意重排和复制

这才是 Swizzling 的真正威力！

glsl

vec4 v = vec4(1.0, 2.0, 3.0, 4.0);

// 🔄 反转顺序
vec3 reversed = v.zyx;     // (3.0, 2.0, 1.0)
vec4 fullReverse = v.wzyx; // (4.0, 3.0, 2.0, 1.0)

// 🔁 重新排列
vec4 shuffled = v.yxzw;    // (2.0, 1.0, 3.0, 4.0)
vec2 swapped = v.yx;       // (2.0, 1.0)

// 📋 复制分量
vec2 xx = v.xx;            // (1.0, 1.0) - 复制 x
vec3 xxx = v.xxx;          // (1.0, 1.0, 1.0)
vec4 yyyy = v.yyyy;        // (2.0, 2.0, 2.0, 2.0)

// 🎲 任意组合
vec3 crazy = v.xzx;        // (1.0, 3.0, 1.0)
vec4 wild = v.xyxy;        // (1.0, 2.0, 1.0, 2.0)

5.6 实际应用场景

5.6.1 场景1：颜色通道操作

glsl

vec4 color = vec4(0.8, 0.3, 0.5, 1.0);

// 🔴 提取 RGB，丢弃 Alpha
vec3 rgb = color.rgb;

// 🔄 交换红蓝通道（BGR 效果）
vec3 bgr = color.bgr;

// 🎭 只保留红色通道
vec3 redOnly = vec3(color.r, 0.0, 0.0);  // 传统写法
vec3 redOnly = color.rrr * vec3(1.0, 0.0, 0.0);  // Swizzle 写法

// 💡 灰度化（简单版）
float gray = (color.r + color.g + color.b) / 3.0;
vec3 grayscale = vec3(gray);  // 或者 vec3(gray, gray, gray)

5.6.2 场景2：坐标变换

glsl

vec3 position = vec3(1.0, 2.0, 3.0);

// 📏 只要 XY 平面（丢弃 Z）
vec2 flatPosition = position.xy;

// 🔄 交换 XY（旋转 90° 效果）
vec2 rotated = position.yx;

// 📐 从 2D 升级到 3D（添加 Z=0）
vec2 pos2D = vec2(5.0, 10.0);
vec3 pos3D = vec3(pos2D, 0.0);     // 传统写法
vec3 pos3D = vec3(pos2D.xy, 0.0);  // Swizzle 写法

5.6.3 场景3：UV 操作

glsl

vec2 uv = vec2(0.3, 0.7);

// 🔄 翻转 UV（镜像效果）
vec2 flippedU = vec2(1.0 - uv.x, uv.y);  // 水平翻转
vec2 flippedV = vec2(uv.x, 1.0 - uv.y);  // 垂直翻转

// 或者用 Swizzle 简化
vec2 flipped = vec2(1.0) - uv;  // 完全翻转
vec2 flipped = vec2(1.0) - uv.yx;  // 翻转 + 旋转

5.6.4 场景4：高效的数据重组

glsl

// 🎨 从纹理采样后重组颜色
vec4 texColor = texture2D(u_texture, uv);

// 传统写法：交换红蓝通道
vec4 swapped;
swapped.r = texColor.b;
swapped.g = texColor.g;
swapped.b = texColor.r;
swapped.a = texColor.a;

// Swizzle 写法：一行搞定！
vec4 swapped = texColor.bgra;

// 🎭 创建 Alpha 遮罩
float mask = texColor.a;
vec3 masked = texColor.rgb * mask;

5.7 注意事项

glsl

// ❌ 不能混用不同的命名规则
vec2 bad = v.xr;  // 错误！不能混用 xyzw 和 rgba

// ❌ 不能用于赋值的左侧（某些情况）
v.xy = vec2(1.0);  // ✅ 可以
v.xx = vec2(1.0);  // ❌ 错误！不能赋值给重复分量

// ✅ 正确的赋值
v.x = 1.0;
v.xy = vec2(1.0, 2.0);
v.xyz = vec3(1.0, 2.0, 3.0);

5.8 性能优势

Swizzling 不会产生运行时开销！它是编译时的语法糖，编译器会直接优化成寄存器操作。

glsl

// 这两种写法性能完全一样！
vec3 a = vec3(v.x, v.y, v.z);  // 传统
vec3 b = v.xyz;                // Swizzle（更简洁）

6. GLSL 核心函数库 - 你的数学工具箱

Shader 编程的本质是数学运算。GLSL 为我们提供了丰富的内置函数，掌握它们是写出高质量 Shader 的关键。

6.1 Step 与 Smoothstep - 阶跃与平滑过渡

这两个函数是 Shader 中最常用的函数，用于创建硬边缘和软边缘效果。

6.1.1 `step(edge, x)` - 硬边缘阶跃函数

功能： 创建一个突变的"开关"效果。

数学定义：

glsl

step(edge, x) = {
    0.0  if x < edge
    1.0  if x >= edge
}

可视化效果：

1.0 ┤         ┌─────────
    │         │
0.5 ┤         │
    │         │
0.0 ┤─────────┘
    └─────────┬─────────> x
           edge

实例1：创建一个圆形

glsl

uniform vec2 u_resolution;

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;
    st -= 0.5;  // 移到中心

    // 计算到中心的距离
    float dist = length(st);

    // 🎯 使用 step 创建硬边缘圆
    float circle = step(dist, 0.3);
    // dist < 0.3 → 1.0 (白色，圆内)
    // dist >= 0.3 → 0.0 (黑色，圆外)

    vec3 color = vec3(circle);
    gl_FragColor = vec4(color, 1.0);
}

实例2：创建条纹图案

glsl

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;

    // 🎨 使用 mod 创建循环，step 创建阶跃
    float pattern = mod(st.x * 10.0, 1.0);  // 0~1 循环10次
    float stripes = step(0.5, pattern);     // 0.5 处切换

    vec3 color = vec3(stripes);  // 黑白条纹
    gl_FragColor = vec4(color, 1.0);
}

向量版本的 step：

glsl

// step 可以对向量的每个分量单独操作！
vec2 edge = vec2(0.1, 0.2);
vec2 val = vec2(0.05, 0.3);
vec2 result = step(edge, val);  // (0.0, 1.0)

// 等价于：
result.x = step(0.1, 0.05);  // 0.0
result.y = step(0.2, 0.3);   // 1.0

6.1.2 `smoothstep(edge0, edge1, x)` - 平滑过渡（抗锯齿神器）

功能： 创建平滑的 S 曲线过渡，天生具有抗锯齿效果。

数学定义： 使用 Hermite 插值（三次多项式）

glsl

t = clamp((x - edge0) / (edge1 - edge0), 0.0, 1.0)
smoothstep = t * t * (3.0 - 2.0 * t)

可视化效果：

1.0 ┤           ╭─────
    │          ╱
0.5 ┤        ╱
    │      ╱
0.0 ┤─────╯
    └─────┬──┬────────> x
       edge0 edge1

对比 step 和 smoothstep：

glsl

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;
    st -= 0.5;
    float dist = length(st);

    // ❌ 硬边缘 - 有明显锯齿
    float hardCircle = step(dist, 0.3);

    // ✅ 软边缘 - 平滑抗锯齿
    float softCircle = smoothstep(0.31, 0.29, dist);
    //                             ↑    ↑
    //                          外边界 内边界
    // 注意：edge0 > edge1 会反转效果（外黑内白）

    vec3 color = vec3(softCircle);
    gl_FragColor = vec4(color, 1.0);
}

实例3：平滑矩形（带圆角效果）

glsl

uniform vec2 u_resolution;

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;
    vec3 color = vec3(0.0);

    // 📐 定义矩形的边界范围
    float smoothness = 0.02;  // 控制边缘柔和程度（越小越锐利）

    // 左下角边界（0.1 ~ 0.2 范围内平滑过渡）
  vec2 bl = vec2(
        smoothstep(0.1, 0.1 + smoothness, st.x),
        smoothstep(0.1, 0.1 + smoothness, st.y)
  );

    // 右上角边界（0.9 ~ 0.8 范围内平滑过渡）
  vec2 tr = vec2(
        smoothstep(0.1, 0.1 + smoothness, 1.0 - st.x),
        smoothstep(0.1, 0.1 + smoothness, 1.0 - st.y)
    );

    // 🎨 四个边界相乘 = 矩形内部
    float rect = (bl.x * bl.y) * (tr.x * tr.y);
    color = vec3(rect);

    gl_FragColor = vec4(color, 1.0);
}

实例4：渐变进度条

glsl

uniform float u_time;
uniform vec2 u_resolution;

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;

    // 📊 进度条：随时间从 0 到 1
    float progress = abs(sin(u_time * 0.5));

    // 🎨 平滑的进度条效果
    float bar = smoothstep(progress - 0.01, progress + 0.01, st.x);

    // 双色效果
    vec3 colorA = vec3(0.2, 0.8, 0.3);  // 绿色（已完成）
    vec3 colorB = vec3(0.1, 0.1, 0.1);  // 灰色（未完成）
    vec3 color = mix(colorA, colorB, bar);

    gl_FragColor = vec4(color, 1.0);
}

6.2 何时用 step，何时用 smoothstep？

特性	`step`	`smoothstep`
边缘	硬边缘（像素级锐利）	软边缘（抗锯齿）
性能	⚡ 极快（1条指令）	🐢 稍慢（多条指令）
用途	像素艺术、硬边图案、遮罩	真实感图形、UI、抗锯齿
锯齿	❌ 有明显锯齿	✅ 无锯齿
控制	单一阈值	过渡范围可调

💡 经验法则：

追求性能或像素风格 → 用 step
追求视觉质量 → 用 smoothstep
大部分情况下，smoothstep 的视觉效果远超其微小的性能代价

6.3 常用数学函数速查表

6.3.1 基础数学运算

函数	说明	公式/用途	实例
`pow(a, b)`	幂运算	a^b	`pow(2.0, 3.0)` = 8.0 常用于衰减曲线、光照计算
`sqrt(a)`	平方根	√a	`sqrt(16.0)` = 4.0 计算距离时常用
`abs(x)`	绝对值	\|x\|	`abs(-5.0)` = 5.0 创建对称图案
`sign(x)`	符号函数	-1/0/+1	`sign(-3.5)` = -1.0 判断方向

6.3.2 取整与取模

函数	说明	行为	实例
`floor(x)`	向下取整	⌊x⌋	`floor(3.7)` = 3.0 `floor(-1.2)` = -2.0
`ceil(x)`	向上取整	⌈x⌉	`ceil(3.2)` = 4.0 `ceil(-1.8)` = -1.0
`fract(x)`	小数部分	x - floor(x)	`fract(3.7)` = 0.7 常用于循环重复图案
`mod(x, y)`	取模（余数）	x % y	`mod(5.5, 2.0)` = 1.5 创建周期性效果

💡 fract 和 mod 的黄金组合：

glsl

// 🎨 创建重复的棋盘格图案
void main() {
    // 这意味着整个画布被分成 10×10 的格子；st.x 的整数部分表示该像素在哪一列（0 到 9），st.y 的整数部分表示在哪一行（0 到 9）。
    vec2 st = gl_FragCoord.xy / u_resolution * 10.0;  // 放大10倍

    // fract 让坐标在 0~1 范围内循环, 相当于"每个格子里的局部坐标", 通常会用 grid 来做子元素绘制。
    vec2 grid = fract(st);

    // 关键：相邻格子在行或列上相差 1，因此它们的行列和会相差 1（奇偶性翻转）,所以相邻格子的和在偶/奇之间交替。
    float pattern = step(0.5, mod(floor(st.x) + floor(st.y), 2.0));

    gl_FragColor = vec4(vec3(pattern), 1.0);
}

6.3.3 范围控制

函数	说明	用途	实例
`clamp(x, min, max)`	限制范围	把 x 约束在 [min, max]	`clamp(5.0, 0.0, 1.0)` = 1.0 防止数值溢出
`min(x, y)`	取最小值	x < y ? x : y	`min(3.0, 7.0)` = 3.0 SDF 合并操作
`max(x, y)`	取最大值	x > y ? x : y	`max(3.0, 7.0)` = 7.0 SDF 交集操作

6.3.4 插值与混合

函数	说明	公式	用途
`mix(x, y, a)`	线性插值	x×(1-a) + y×a	颜色混合、动画过渡

mix() 深度解析：

glsl

// 🌈 颜色混合
vec3 red = vec3(1.0, 0.0, 0.0);
vec3 blue = vec3(0.0, 0.0, 1.0);

mix(red, blue, 0.0);   // 纯红色
mix(red, blue, 0.5);   // 紫色（中间色）
mix(red, blue, 1.0);   // 纯蓝色

// ⏰ 动画示例
vec3 color = mix(red, blue, abs(sin(u_time)));  // 红蓝呼吸

6.3.5 向量运算（空间几何）

函数	说明	公式	典型应用
`length(v)`	向量长度	√(x²+y²+z²)	计算距离、创建圆形
`distance(a, b)`	两点距离	length(b - a)	光晕效果、粒子系统
`normalize(v)`	单位化向量	v / length(v)	方向计算、法线归一化
`dot(a, b)`	点积	a·b = \|a\|\|b\|cosθ	角度计算、投影、光照
`cross(a, b)`	叉积（3D）	a × b ⊥ (a, b)	计算法线、判断方向

📐 dot 点积的5大应用：

glsl

// 1️⃣ 计算角度（通过余弦值）
vec3 a = normalize(vec3(1.0, 0.0, 0.0));
vec3 b = normalize(vec3(0.707, 0.707, 0.0));
float cosTheta = dot(a, b);  // ≈ 0.707（45度）
float angle = acos(cosTheta);  // ≈ π/4

// 2️⃣ 投影（把向量 b 投影到 a 上）
float projLength = dot(b, normalize(a));
vec3 projection = normalize(a) * projLength;

// 3️⃣ 判断前后（用于光照）
vec3 normal = vec3(0.0, 0.0, 1.0);
vec3 lightDir = normalize(vec3(1.0, 1.0, 1.0));
float NdotL = dot(normal, lightDir);  // > 0 朝向光源

// 4️⃣ 快速计算距离平方（避免 sqrt）
vec2 v = vec2(3.0, 4.0);
float distSq = dot(v, v);  // 25.0（比 length(v)^2 更快）

// 5️⃣ 反射光线方向（镜面反射基础）
vec3 reflected = reflect(lightDir, normal);
// 内部实现：lightDir - 2.0 * dot(lightDir, normal) * normal

🧭 cross 叉积的3大应用：

glsl

// 1️⃣ 计算三角形法线（最常用！）
vec3 edge1 = B - A;
vec3 edge2 = C - A;
vec3 normal = normalize(cross(edge1, edge2));

// 2️⃣ 判断左右方向（2D判断）:在三维空间中，两个向量的叉积是一个新的向量，这个向量垂直于由原两个向量构成的平面。 这个新向量的方向可以用右手定则判断
vec2 a = vec2(1.0, 0.0);
vec2 b = vec2(0.0, 1.0);
float z = cross(vec3(a, 0.0), vec3(b, 0.0)).z;
// z > 0: b 在 a 左侧
// z < 0: b 在 a 右侧

// 3️⃣ 构建正交基（切线空间）
vec3 up = vec3(0.0, 1.0, 0.0);
vec3 tangent = normalize(cross(normal, up));
vec3 bitangent = cross(normal, tangent);
// 4️⃣ 计算平行四边形(三角形)面积
float area = length(cross(edge1, edge2));

6.3.6 光学函数（光照计算专用）

函数	说明	公式	应用场景
`reflect(I, N)`	反射	I - 2.0×dot(N,I)×N	镜面反射、环境映射
`refract(I, N, eta)`	折射	斯涅尔定律实现	玻璃、水面效果
`faceforward(N, I, Nref)`	法线翻转	确保法线朝向视线	双面材质

🌟 反射实例：镜面球

glsl

// 计算环境反射
vec3 viewDir = normalize(cameraPos - worldPos);
vec3 normal = normalize(surfaceNormal);
vec3 reflectDir = reflect(-viewDir, normal);

// 采样环境贴图
vec3 envColor = textureCube(u_envMap, reflectDir).rgb;

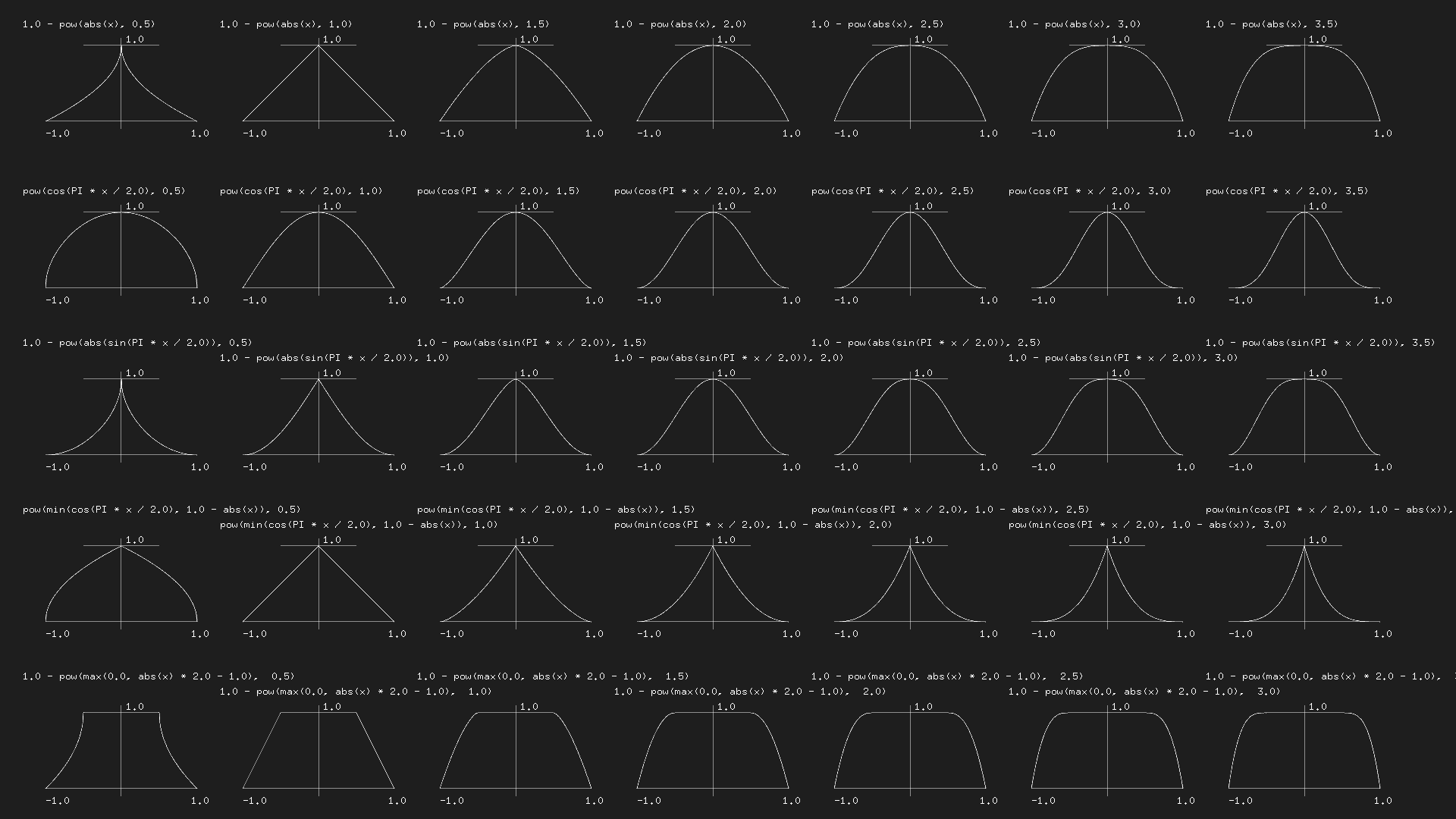

GLSL 函数可视化参考图

7. 实战案例：在 Shader 中绘制三角形

在 Shader 中画三角形是一个思维转变的过程。传统编程是"画"图形（调用 drawTriangle 函数），而 Shader 是逐像素判断："这个像素在三角形内吗？"

7.1 核心思路拆解

传统编程思维                Shader 思维
─────────────                ──────────────
1. 定义三角形顶点            1. 建立坐标系
2. 调用绘图API               2. 定义三角形顶点
3. GPU自动填充               3. 对每个像素判断：在三角形内？
                            4. 在内→白色；在外→黑色

7.2 步骤1：建立坐标系

不同的坐标系适合不同的场景。我们需要先把像素坐标转换成数学坐标。

glsl

// ====== 方案 A：标准化坐标 (0~1) ======
vec2 st = gl_FragCoord.xy / u_resolution.xy;
// 范围：(0,0) 左下角 → (1,1) 右上角
// 优点：简单直观
// 缺点：宽屏会拉伸（非正方形屏幕变形）

// ====== 方案 B：中心对称坐标 (-1~1) ======
vec2 st = gl_FragCoord.xy / u_resolution.xy;  // 先归一化
st = st * 2.0 - 1.0;  // 再映射到 -1~1
// 范围：(-1,-1) 左下角 → (1,1) 右上角，中心点 (0,0)
// 优点：以原点为中心，方便旋转和缩放
// 缺点：仍然有拉伸问题

// ====== 方案 C：宽高比校正（推荐） ======
vec2 st = gl_FragCoord.xy / u_resolution.xy;
st = st * 2.0 - 1.0;
float aspect = u_resolution.x / u_resolution.y;  // 例如 1920/1080 ≈ 1.78
st.x *= aspect;  // X 轴拉伸，保持正方形不变形
// 范围：x ∈ [-aspect, aspect]，y ∈ [-1, 1]
// 优点：无变形，圆是圆，正方形是正方形
// 这是专业 Shader 的标准做法！

// ====== 方案 D：自定义缩放 ======
vec2 pos = st * 0.5;  // 整体缩小到原来的 0.5 倍
// 灵活调整可视范围

可视化对比：

方案A (0~1)          方案B (-1~1)        方案C (宽高比校正)
┌─────────┐         ┌─────────┐         ┌──────────────┐
│(0,1) (1,1)│         │(-1,1) (1,1)│         │(-1.78,1)  (1.78,1)│
│    ●     │   拉伸   │    ●     │   拉伸   │       ●       │  正常
│(0,0) (1,0)│    →    │(-1,-1)(1,-1)│    →    │(-1.78,-1)(1.78,-1)│
└─────────┘         └─────────┘         └──────────────┘
  宽屏变形              宽屏变形              无变形 ✅

7.3 步骤2：定义三角形 - 如何量化大小？

在传统绘图中，你可能直接指定像素坐标。但在 Shader 中，我们需要用数学方法定义三角形。

7.3.1 方法 A：直接指定顶点坐标（自由三角形）

适用场景： 不规则三角形、艺术图案

glsl

// 💡 直接定义三个顶点
vec2 v1 = vec2(-0.5, -0.3);  // 左下
vec2 v2 = vec2( 0.5, -0.3);  // 右下
vec2 v3 = vec2( 0.0,  0.5);  // 顶部

// ✅ 优点：灵活，可以画任意形状
// ❌ 缺点：不方便缩放、旋转、平移

改进：参数化定义

glsl

// 🎯 通过底边中心点和尺寸参数化
vec2 center = vec2(0.0, 0.0);
float width = 0.8;   // 底边宽度
float height = 0.6;  // 高度

vec2 v1 = center + vec2(-width/2.0, -height/2.0);
vec2 v2 = center + vec2( width/2.0, -height/2.0);
vec2 v3 = center + vec2( 0.0, height/2.0);

// ✅ 现在可以轻松调整大小和位置了！

7.3.2 方法 B：外接圆半径（等边三角形标准方法）

适用场景： 等边三角形、规则图案、极坐标设计

数学原理：

等边三角形的三个顶点在圆上均匀分布
角度间隔 = 360° / 3 = 120° = 2π/3

顶点1：角度 90°   (指向上)
顶点2：角度 210°  (左下)
顶点3：角度 330°  (右下)

glsl

#define PI 3.14159265359
#define TWO_PI 6.28318530718

uniform float u_time;

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;
  st = st * 2.0 - 1.0;
    float aspect = u_resolution.x / u_resolution.y;
    st.x *= aspect;

    // 📐 定义外接圆半径（控制三角形大小）
    float radius = 0.4;

    // 🔄 可选：添加旋转动画
    float rotation = u_time * 0.5;  // 旋转角度

    // 🎯 计算三个顶点（极坐标转直角坐标）
    vec2 v1 = radius * vec2(
        cos(rotation + PI * 0.5),      // 90°
        sin(rotation + PI * 0.5)
    );
    vec2 v2 = radius * vec2(
        cos(rotation + PI * 0.5 + TWO_PI/3.0),  // 210°
        sin(rotation + PI * 0.5 + TWO_PI/3.0)
    );
    vec2 v3 = radius * vec2(
        cos(rotation + PI * 0.5 + TWO_PI*2.0/3.0), // 330°
        sin(rotation + PI * 0.5 + TWO_PI*2.0/3.0)
    );

    // ... 后续判断逻辑
}

优化版：用循环生成 N 边形

glsl

// 🎨 通用正多边形生成器
vec2 getPolygonVertex(int n, int index, float radius, float rotation) {
    float angle = rotation + TWO_PI * float(index) / float(n);
    return radius * vec2(cos(angle), sin(angle));
}

// 使用示例
vec2 v1 = getPolygonVertex(3, 0, 0.4, u_time);  // 三角形
vec2 v2 = getPolygonVertex(3, 1, 0.4, u_time);
vec2 v3 = getPolygonVertex(3, 2, 0.4, u_time);

// 改成 getPolygonVertex(6, ...) 就是六边形！

7.3.3 方法 C：内接圆半径（精确控制间距）

适用场景： 平铺（tiling）、蜂巢图案

数学关系：

等边三角形：
内接圆半径 r = 外接圆半径 R / 2
边长 a = r * √3

glsl

// 通过内接圆半径定义
float inRadius = 0.2;  // 内接圆半径
float outRadius = inRadius * 2.0;  // 换算成外接圆半径
// 然后用方法 B 的代码即可

7.3.4 三种方法对比

方法	优点	缺点	适用场景
直接坐标	灵活自由	难以变换	不规则三角形、固定图案
外接圆半径	易旋转缩放代码规整	只适合等边	规则图案、动画、N边形
内接圆半径	精确控制密度	需换算	平铺图案、蜂巢结构

7.4 步骤3：判断点是否在三角形内 - 核心算法

现在有了三角形的三个顶点，如何判断当前像素是否在三角形内部？这里有多种数学方法。

7.4.1 方法 A：叉积法（最直观）⭐

核心原理： 如果点在三角形内，则它必定在三条边的同一侧。

数学背景：

2D 叉积的 Z 分量表示：
- 正值：点在边的左侧
- 负值：点在边的右侧
- 零：点在边上

如果点在所有三条边的同一侧 → 点在三角形内

可视化图解：

       v3
       /\
      /  \
     / ●P \    ← P在三角形内
    /______\
   v1      v2

边1(v1→v2): P在左侧 ✓
边2(v2→v3): P在左侧 ✓
边3(v3→v1): P在左侧 ✓
结论：P在三角形内！

完整实现：

glsl

// 🧮 2D叉积辅助函数
float cross2D(vec2 a, vec2 b) {
    return a.x * b.y - a.y * b.x;
}

// 🔺 判断点是否在三角形内（叉积法）
bool isInsideTriangle_Cross(vec2 p, vec2 v1, vec2 v2, vec2 v3) {
    // 计算三条边的叉积
    float c1 = cross2D(v2 - v1, p - v1);  // 边 v1→v2
    float c2 = cross2D(v3 - v2, p - v2);  // 边 v2→v3
    float c3 = cross2D(v1 - v3, p - v3);  // 边 v3→v1

    // 检查符号是否一致（都>0 或都<0）
    return (c1 >= 0.0 && c2 >= 0.0 && c3 >= 0.0) ||
           (c1 <= 0.0 && c2 <= 0.0 && c3 <= 0.0);
}

// 🎨 在 main 中使用
void main() {
    vec2 st = gl_FragCoord.xy / u_resolution * 2.0 - 1.0;
    st.x *= u_resolution.x / u_resolution.y;

    vec2 v1 = vec2(-0.5, -0.3);
    vec2 v2 = vec2( 0.5, -0.3);
    vec2 v3 = vec2( 0.0,  0.5);

    // 判断当前像素是否在三角形内
    bool inside = isInsideTriangle_Cross(st, v1, v2, v3);

    // 输出颜色
    vec3 color = inside ? vec3(1.0, 0.5, 0.2) : vec3(0.1);
    gl_FragColor = vec4(color, 1.0);
}

优化版：返回浮点值（便于插值）

glsl

float triangleMask(vec2 p, vec2 v1, vec2 v2, vec2 v3) {
    float c1 = cross2D(v2 - v1, p - v1);
    float c2 = cross2D(v3 - v2, p - v2);
    float c3 = cross2D(v1 - v3, p - v3);

    // 所有叉积同号 → 1.0，否则 → 0.0
    float sameSign = step(0.0, c1) * step(0.0, c2) * step(0.0, c3) +
                     step(c1, 0.0) * step(c2, 0.0) * step(c3, 0.0);
    return clamp(sameSign, 0.0, 1.0);
}

7.4.2 方法 B：面积法（精确但慢）

核心原理： 如果点 P 在三角形 ABC 内，则：

面积(PAB) + 面积(PBC) + 面积(PCA) = 面积(ABC)

glsl

float triangleArea(vec2 a, vec2 b, vec2 c) {
    return abs(cross2D(b - a, c - a)) * 0.5;
}

bool isInsideTriangle_Area(vec2 p, vec2 v1, vec2 v2, vec2 v3) {
    float areaTotal = triangleArea(v1, v2, v3);
    float area1 = triangleArea(p, v1, v2);
    float area2 = triangleArea(p, v2, v3);
    float area3 = triangleArea(p, v3, v1);

    float epsilon = 0.0001;  // 处理浮点误差
    return abs((area1 + area2 + area3) - areaTotal) < epsilon;
}

性能对比：

⚡ 叉积法：3次叉积 + 简单比较
🐢 面积法：4次叉积 + 面积求和 + 浮点误差处理

7.4.3 方法 C：重心坐标法（高级，用于插值）

核心原理： 将点 P 表示为三角形顶点的加权和：

P = α·v1 + β·v2 + γ·v3
其中 α + β + γ = 1

若 α,β,γ 都 ≥ 0 → P在三角形内

应用场景： 不仅判断内外，还能得到插值权重（用于纹理映射、颜色渐变）

glsl

vec3 barycentric(vec2 p, vec2 v1, vec2 v2, vec2 v3) {
    vec2 v0 = v2 - v1;
    vec2 v1_offset = v3 - v1;
    vec2 v2_offset = p - v1;

    float d00 = dot(v0, v0);
    float d01 = dot(v0, v1_offset);
    float d11 = dot(v1_offset, v1_offset);
    float d20 = dot(v2_offset, v0);
    float d21 = dot(v2_offset, v1_offset);

    float denom = d00 * d11 - d01 * d01;
    float beta = (d11 * d20 - d01 * d21) / denom;
    float gamma = (d00 * d21 - d01 * d20) / denom;
    float alpha = 1.0 - beta - gamma;

    return vec3(alpha, beta, gamma);
}

// 使用
vec3 weights = barycentric(st, v1, v2, v3);
bool inside = all(greaterThanEqual(weights, vec3(0.0)));

// 🎨 高级用法：基于重心坐标的颜色插值
vec3 color1 = vec3(1.0, 0.0, 0.0);  // 顶点1：红色
vec3 color2 = vec3(0.0, 1.0, 0.0);  // 顶点2：绿色
vec3 color3 = vec3(0.0, 0.0, 1.0);  // 顶点3：蓝色

vec3 interpolatedColor = weights.x * color1 +
                         weights.y * color2 +
                         weights.z * color3;

7.4.4 方法 D：极坐标法（高级，用于正多边形）

适用场景： 绘制任意正 N 边形（三角形、五角星、六边形等）

核心技巧： 利用极坐标的角度对称性

glsl

#define TWO_PI 6.28318530718

uniform float u_time;
uniform vec2 u_resolution;

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;
    st.x *= u_resolution.x / u_resolution.y;
    st = st * 2.0 - 1.0;

    int N = 3;  // 边数：3=三角形, 5=五边形, 6=六边形
    float rotation = u_time * 0.3;  // 旋转动画

    // 🧭 转换到极坐标
    float angle = atan(st.y, st.x);  // 角度 [-π, π]
    if (angle < 0.0) angle += TWO_PI;  // 映射到 [0, 2π]
    angle += rotation;  // 添加旋转

    float dist = length(st);  // 距离

    // 🔄 角度折叠：将360°分成N份，每份内部对称
    float sectorAngle = TWO_PI / float(N);
    float foldedAngle = mod(angle + sectorAngle * 0.5, sectorAngle) - sectorAngle * 0.5;

    // 📏 修正距离（投影到边上）
    float correctedDist = dist * cos(foldedAngle);

    // 🎨 生成图形（smoothstep 创建平滑边缘）
    float size = 0.5;  // 控制大小
    float edge = 0.02;  // 边缘宽度
    float shape = 1.0 - smoothstep(size - edge, size + edge, correctedDist);

    gl_FragColor = vec4(vec3(shape), 1.0);
}

优势：

✅ 一套代码支持任意正多边形
✅ 天然支持旋转动画
✅ 代码简洁

7.5 三种判断方法对比总结

方法	性能	精度	额外功能	推荐场景
叉积法	⚡⚡⚡ 快	✅ 高	无	日常使用首选
面积法	⚡⚡ 中	✅ 高	无	理论学习
重心坐标	⚡ 慢	✅ 高	插值权重	纹理映射、颜色渐变
极坐标法	⚡⚡ 中	⚠️ 近似	正多边形通用	规则图案、艺术效果

💡 实际开发建议：

🎯 简单判断 → 叉积法
🎨 需要插值 → 重心坐标法
🔺 正多边形 → 极坐标法
🎮 复杂形状 → SDF 距离场（下一节）

8. SDF (Signed Distance Field) - 现代 Shader 绘图的革命

如果说前面的方法是"判断点是否在图形内"，那么 SDF 则是计算点到图形的距离。这个思维转变带来了惊人的能力。

8.1 什么是 SDF？

Signed Distance Field (有符号距离场) 是一个函数 d(p)，它返回空间中任意点 p 到形状表面的带符号距离：

d(p) < 0  →  点在形状内部（距离为负）
d(p) = 0  →  点在形状表面
d(p) > 0  →  点在形状外部（距离为正）

|d(p)| = 到表面的最短距离

可视化示例：

圆形 SDF 的距离值分布：

       -0.3  -0.2  -0.1  0.0  +0.1  +0.2
       ┌────────────────────────────┐
       │    ●●●●●●●●●●●●●●●●●●     │
       │  ●●               ●●       │
       │ ●      -0.2         ●      │
       │●     -0.1  0.0  +0.1  ●    │
       │●          圆心         ●    │
       │ ●                    ●     │
       │  ●●               ●●       │
       │    ●●●●●●●●●●●●●●●●●      │
       └────────────────────────────┘

8.2 SDF 的三大优势

8.2.1 天然的抗锯齿边缘

glsl

// 传统方法：硬边缘
float circle = step(distance(p, center), radius);  // ❌ 锯齿明显

// SDF 方法：平滑边缘
float d = length(p - center) - radius;  // 计算距离
float circle = smoothstep(0.01, -0.01, d);  // ✅ 完美抗锯齿！

8.2.2 轻松创建轮廓/发光效果

glsl

float sdCircle(vec2 p, float r) {
    return length(p) - r;
}

void main() {
    vec2 st = (gl_FragCoord.xy / u_resolution * 2.0 - 1.0);
    st.x *= u_resolution.x / u_resolution.y;

    float d = sdCircle(st, 0.3);

    // 🎨 多种视觉效果：

    // 1️⃣ 填充（内部白色，外部黑色）
    float fill = step(0.0, -d);

    // 2️⃣ 轮廓线（只显示边缘）
    float outline = smoothstep(0.01, 0.0, abs(d) - 0.02);

    // 3️⃣ 光晕效果（距离越近越亮）
    float glow = 0.02 / abs(d);

    // 4️⃣ 渐变填充（基于距离）
    float gradient = 1.0 - clamp(abs(d) * 2.0, 0.0, 1.0);

    vec3 color = vec3(gradient);  // 选择一种效果
    gl_FragColor = vec4(color, 1.0);
}

8.2.3 布尔运算（组合多个形状）

这是 SDF 最强大的功能！

glsl

// 🔧 基础 SDF 函数库
float sdCircle(vec2 p, float r) {
    return length(p) - r;
}

float sdBox(vec2 p, vec2 b) {
    vec2 d = abs(p) - b;
    return length(max(d, 0.0)) + min(max(d.x, d.y), 0.0);
}

float sdTriangle(vec2 p, vec2 a, vec2 b, vec2 c) {
    vec2 e0 = b - a, e1 = c - b, e2 = a - c;
    vec2 v0 = p - a, v1 = p - b, v2 = p - c;
    vec2 pq0 = v0 - e0*clamp(dot(v0,e0)/dot(e0,e0), 0.0, 1.0);
    vec2 pq1 = v1 - e1*clamp(dot(v1,e1)/dot(e1,e1), 0.0, 1.0);
    vec2 pq2 = v2 - e2*clamp(dot(v2,e2)/dot(e2,e2), 0.0, 1.0);
    float s = sign(e0.x*e2.y - e0.y*e2.x);
    vec2 d = min(min(vec2(dot(pq0,pq0), s*(v0.x*e0.y-v0.y*e0.x)),
                     vec2(dot(pq1,pq1), s*(v1.x*e1.y-v1.y*e1.x))),
                     vec2(dot(pq2,pq2), s*(v2.x*e2.y-v2.y*e2.x)));
    return -sqrt(d.x)*sign(d.y);
}

// 🎭 布尔运算操作符

// 并集（Union）：两个形状合并
float opUnion(float d1, float d2) {
    return min(d1, d2);
}

// 交集（Intersection）：两个形状重叠部分
float opIntersection(float d1, float d2) {
    return max(d1, d2);
}

// 差集（Subtraction）：从 d1 中减去 d2
float opSubtraction(float d1, float d2) {
    return max(d1, -d2);
}

// 🌟 平滑并集（Smooth Union）
float opSmoothUnion(float d1, float d2, float k) {
    float h = clamp(0.5 + 0.5*(d2-d1)/k, 0.0, 1.0);
    return mix(d2, d1, h) - k*h*(1.0-h);
}

// 📐 实际应用示例
void main() {
    vec2 st = (gl_FragCoord.xy / u_resolution * 2.0 - 1.0);
    st.x *= u_resolution.x / u_resolution.y;

    // 🔵 圆形
    float circle1 = sdCircle(st - vec2(-0.3, 0.0), 0.2);
    float circle2 = sdCircle(st - vec2( 0.3, 0.0), 0.2);

    // 🟦 矩形
    float box = sdBox(st, vec2(0.3, 0.15));

    // 🎨 组合操作
    float shape;

    // 示例1：两个圆的并集
    shape = opUnion(circle1, circle2);

    // 示例2：矩形减去两个圆（挖洞效果）
    // shape = opSubtraction(box, opUnion(circle1, circle2));

    // 示例3：平滑融合（液体效果）
    // shape = opSmoothUnion(circle1, circle2, 0.1);

    // 渲染
    float mask = smoothstep(0.01, -0.01, shape);
    vec3 color = vec3(mask);
    gl_FragColor = vec4(color, 1.0);
}

8.3 常用 2D SDF 形状库

形状	SDF 函数	参数说明
圆形	`length(p) - r`	r = 半径
矩形	见上方 `sdBox`	b = 半尺寸 (宽/2, 高/2)
线段	点到线段的距离	a, b = 端点
五角星	极坐标 + 角度折叠	n = 边数, r = 半径

完整资源： Inigo Quilez 的 SDF 函数库（业界标准）

8.4 SDF 的高级应用

8.4.1 Ray Marching（光线追踪）

SDF 是 Ray Marching 的核心！通过距离信息，可以高效地在 3D 场景中追踪光线。

8.4.2 文字渲染

使用 SDF 纹理可以实现无损缩放的文字（如 Valve 的 SDF 字体技术）。

8.4.3 粒子系统

每个粒子用 SDF 表示，可以实现流体般的融合效果（Metaball）。

8.5 SDF vs 传统方法对比

特性	传统判断法	SDF 方法
边缘质量	❌ 锯齿	✅ 天然抗锯齿
轮廓/描边	❌ 难实现	✅ 轻松
形状组合	❌ 复杂	✅ 简单（min/max）
性能	⚡⚡⚡ 极快	⚡⚡ 稍慢（涉及distance计算）
应用场景	简单图形	复杂场景、艺术效果、3D

结论： SDF 是现代 Shader 艺术和程序化建模的基石！

9. 2D 矩阵变换 - 操控空间的艺术

在传统编程中，我们移动物体（object.x += 10）。但在 Shader 中，思维需要完全逆转：

传统思维：移动物体
Shader思维：移动整个坐标系

9.1 核心概念：坐标空间变换

想象一张写满数字的透明纸：

传统方法：移动纸上的数字
Shader方法：数字不动，移动整张纸！

glsl

vec2 st = gl_FragCoord.xy / u_resolution.xy;  // 每个像素知道自己的位置

// 我们的所有变换都是在"扭曲空间"
// 图形本身的定义不变，变的是坐标系

为什么这样做？

GPU 是并行的，每个像素独立计算
无法"通知"其他像素"我们要一起移动"
只能让每个像素重新计算自己在新坐标系下的位置

9.2 平移（Translate）- 最简单的变换

平移就是让坐标系整体移动。

9.2.1 数学原理

新坐标 = 旧坐标 + 位移向量
st' = st + offset

⚠️ 注意逆向思维：

坐标系向右移 → 图形看起来向左移
坐标系向上移 → 图形看起来向下移

9.2.2 基础示例：固定位移

glsl

uniform vec2 u_resolution;

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution;
    st = st * 2.0 - 1.0;

    // 🎯 平移：把原点从 (0,0) 移到 (0.3, 0.2)
    st -= vec2(0.3, 0.2);  // 注意是 -= （减法）

    // 现在在新坐标系下画圆（圆心在原点）
    float circle = length(st);
    circle = step(circle, 0.2);

    // 结果：圆显示在屏幕的 (0.3, 0.2) 位置！
    gl_FragColor = vec4(vec3(circle), 1.0);
}

为什么是 -= 而不是 +=？

目标：让圆向右移 0.3
逻辑：圆的定义是"在原点"
解决：让坐标系向左移 -0.3（st -= 0.3）
结果：圆相对屏幕向右了！

类比：你站在传送带上向左走，相对地面你在向右移动

9.2.3 动画示例：圆周运动

glsl

uniform float u_time;
uniform vec2 u_resolution;

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution * 2.0 - 1.0;
    st.x *= u_resolution.x / u_resolution.y;

    // 🎡 计算圆周运动的位移
    float radius = 0.5;  // 轨道半径
    vec2 offset = vec2(
        cos(u_time) * radius,  // X: -0.5 ~ +0.5
        sin(u_time) * radius   // Y: -0.5 ~ +0.5
    );

    // 让坐标系跟着圆周运动
    st -= offset;

    // 画一个固定在原点的圆
    float circle = smoothstep(0.11, 0.10, length(st));

    // 🎨 添加拖尾效果（可选）
    float trail = 0.02 / length(st);
    vec3 color = vec3(circle) + vec3(0.1, 0.3, 0.5) * trail;

    gl_FragColor = vec4(color, 1.0);
}

9.2.4 多物体平移

glsl

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution * 2.0 - 1.0;
    st.x *= u_resolution.x / u_resolution.y;

    // 🟢 圆1：左侧
    vec2 st1 = st - vec2(-0.4, 0.0);
    float circle1 = smoothstep(0.11, 0.10, length(st1));

    // 🔵 圆2：右侧
    vec2 st2 = st - vec2(0.4, 0.0);
    float circle2 = smoothstep(0.11, 0.10, length(st2));

    // 🟣 圆3：上方（动画）
    vec2 st3 = st - vec2(0.0, 0.4 * abs(sin(u_time)));
    float circle3 = smoothstep(0.11, 0.10, length(st3));

    vec3 color = vec3(0.0);
    color += vec3(0.0, 1.0, 0.0) * circle1;  // 绿色
    color += vec3(0.0, 0.5, 1.0) * circle2;  // 蓝色
    color += vec3(1.0, 0.0, 1.0) * circle3;  // 紫色

    gl_FragColor = vec4(color, 1.0);
}

9.3 旋转（Rotation）- 绕原点打转

旋转是最有趣也最容易出错的变换。

9.3.1 数学原理：2D 旋转矩阵

二维旋转矩阵（逆时针旋转 θ 角度）：

| cos(θ)  -sin(θ) |   | x |   | x' |
| sin(θ)   cos(θ) | × | y | = | y' |

展开后：
x' = x * cos(θ) - y * sin(θ)
y' = x * sin(θ) + y * cos(θ)

推导来源： 极坐标旋转公式

9.3.2 GLSL 实现

glsl

// 🔧 2D 旋转矩阵函数
mat2 rotate2d(float angle) {
    float c = cos(angle);
    float s = sin(angle);
    return mat2(
        c, s,    // 第一列
       -s, c     // 第二列
    );
    // ⚠️ 注意：GLSL 的矩阵是列主序（column-major）
}

// 使用
vec2 rotated = rotate2d(PI * 0.5) * st;  // 旋转 90°

🎯 注意：矩阵乘法顺序

glsl

st = rotate2d(angle) * st;  // ✅ 正确：矩阵在前
st = st * rotate2d(angle);  // ❌ 错误：结果不对！

9.3.3 完整示例：旋转矩形

glsl

#define PI 3.14159265359

uniform float u_time;
uniform vec2 u_resolution;

mat2 rotate2d(float angle) {
    float c = cos(angle);
    float s = sin(angle);
    return mat2(c, s, -s, c);
}

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution * 2.0 - 1.0;
    st.x *= u_resolution.x / u_resolution.y;

    // 🔄 旋转坐标系
st = rotate2d(u_time) * st;

    // 📐 画一个矩形（SDF 方法）
    vec2 size = vec2(0.3, 0.1);
    vec2 d = abs(st) - size;
    float rect = length(max(d, 0.0)) + min(max(d.x, d.y), 0.0);
    float mask = smoothstep(0.01, -0.01, rect);

    vec3 color = vec3(mask);
    gl_FragColor = vec4(color, 1.0);
}

9.3.4 关键陷阱：旋转中心

默认旋转中心是原点 (0,0)！如果你想绕其他点旋转：

glsl

// 🎯 绕屏幕中心 (0.5, 0.5) 旋转的完整流程

vec2 st = gl_FragCoord.xy / u_resolution;  // (0,0) ~ (1,1)

// ❌ 错误：直接旋转（绕左下角转）
// st = rotate2d(u_time) * st;

// ✅ 正确：三步走
st -= 0.5;                      // 1. 平移：中心移到原点
st = rotate2d(u_time) * st;     // 2. 旋转：绕原点转
st += 0.5;                      // 3. 还原：移回原位

记忆口诀：移-转-还

移到原点
转动
还原位置

9.3.5 进阶：组合旋转 + 位移

glsl

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution * 2.0 - 1.0;
    st.x *= u_resolution.x / u_resolution.y;

    // 🎡 先让图形绕屏幕中心公转
    st = rotate2d(u_time * 0.5) * st;

    // 🌍 再让图形在自己位置自转
    vec2 localSt = st - vec2(0.5, 0.0);  // 偏移到公转轨道
    localSt = rotate2d(u_time * 2.0) * localSt;  // 自转（更快）

    // 画一个小矩形
    float shape = step(abs(localSt.x), 0.1) * step(abs(localSt.y), 0.05);

    gl_FragColor = vec4(vec3(shape), 1.0);
}

9.4 缩放（Scale）- 拉伸与压缩

缩放改变坐标系的"单位长度"。

9.4.1 数学原理

缩放矩阵：

| sx   0  |   | x |   | x' |
|  0  sy  | × | y | = | y' |

结果：
x' = x * sx
y' = y * sy

sx > 1: X 方向拉伸  |  sx < 1: X 方向压缩
sy > 1: Y 方向拉伸  |  sy < 1: Y 方向压缩

9.4.2 GLSL 实现

glsl

mat2 scale2d(vec2 s) {
    return mat2(
        s.x, 0.0,
        0.0, s.y
    );
}

// 或者直接用乘法（更简洁）
st *= vec2(2.0, 0.5);  // X放大2倍，Y缩小0.5倍

9.4.3 完整示例：呼吸效果

glsl

uniform float u_time;
uniform vec2 u_resolution;

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution * 2.0 - 1.0;
    st.x *= u_resolution.x / u_resolution.y;

    // 🫁 呼吸式缩放（范围：0.5 ~ 1.5）
    float scale = 1.0 + 0.5 * sin(u_time);

    // 缩放坐标系（图形看起来缩小了）
    st /= scale;  // 等价于 st *= (1.0 / scale)

    // 画圆
    float circle = smoothstep(0.31, 0.30, length(st));

    gl_FragColor = vec4(vec3(circle), 1.0);
}

⚠️ 注意：缩放的逆向性

glsl

st *= 2.0;     // 坐标系拉伸 2倍 → 图形看起来缩小到原来的 0.5 倍
st /= 2.0;     // 坐标系缩小 0.5倍 → 图形看起来放大到原来的 2 倍

9.4.4 非均匀缩放：创造变形效果

glsl

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution * 2.0 - 1.0;
    st.x *= u_resolution.x / u_resolution.y;

    // 🎨 动态椭圆效果
    float scaleX = 1.0 + 0.5 * sin(u_time);
    float scaleY = 1.0 + 0.5 * cos(u_time);

    st.x /= scaleX;
    st.y /= scaleY;

    float circle = smoothstep(0.31, 0.30, length(st));

    gl_FragColor = vec4(vec3(circle), 1.0);
    // 圆会在椭圆和反向椭圆之间变化！
}

9.5 组合变换：TRS 顺序

在实际应用中，我们经常需要同时使用平移、旋转、缩放。

9.5.1 变换顺序很重要！

glsl

// ❌ 错误顺序（结果出乎意料）
st -= offset;           // 平移
st = rotate2d(angle) * st;  // 旋转
st /= scale;            // 缩放

// ✅ 标准顺序：TRS（Translate → Rotate → Scale）
// 实际代码中是 **逆序** 执行！

st /= scale;            // 3. 最后缩放
st = rotate2d(angle) * st;  // 2. 然后旋转
st -= offset;           // 1. 先平移

为什么逆序？ 因为我们在变换坐标系，不是物体。想象逆向播放录像带。

9.5.2 完整TRS示例

glsl

#define PI 3.14159265359

uniform float u_time;
uniform vec2 u_resolution;

mat2 rotate2d(float a) {
    float c = cos(a), s = sin(a);
    return mat2(c, s, -s, c);
}

void main() {
    vec2 st = gl_FragCoord.xy / u_resolution * 2.0 - 1.0;
    st.x *= u_resolution.x / u_resolution.y;

    // 🎯 TRS 变换（逆序执行）

    // 3️⃣ Scale：呼吸式缩放
    float scale = 1.0 + 0.3 * sin(u_time);
    st /= scale;

    // 2️⃣ Rotate：自转
    st = rotate2d(u_time) * st;

    // 1️⃣ Translate：绕圈公转
    vec2 offset = vec2(cos(u_time * 0.5), sin(u_time * 0.5)) * 0.5;
    st -= offset;

    // 画一个矩形
    vec2 size = vec2(0.2, 0.1);
    float rect = step(abs(st.x), size.x) * step(abs(st.y), size.y);

    vec3 color = vec3(rect);
    gl_FragColor = vec4(color, 1.0);
}

10. 总结与下一步

恭喜你完成了 Shader 的入门学习！你现在掌握了：

✅ 基础概念

GPU 并行计算原理
数据流：uniform / attribute / varying
内置变量的使用

✅ 核心技能

GLSL 函数库（step / smoothstep / dot / cross 等）
Swizzling 语法糖
坐标系变换思维

✅ 实战技巧

多种绘制三角形的方法
SDF 距离场的强大应用
2D 矩阵变换（平移/旋转/缩放）

10.1 进阶方向

3D Shader - 学习顶点着色器、光照模型、法线贴图
后期处理 - 模糊、辉光、色差、景深
粒子系统 - GPU 粒子、流体模拟
程序化纹理 - Perlin Noise、Worley Noise
Ray Marching - 3D SDF、体积渲染

10.2 推荐资源

The Book of Shaders - 最经典的 Shader 教程
Shadertoy - 全球最大的 Shader 社区
Inigo Quilez 的博客 - SDF 之父的技术文章
GPU Gems - NVIDIA 官方技术书籍

继续探索 Shader 的无限可能吧！✨

Shader 从入门到精通 - GPU 的艺术语言 ​

1. 什么是 Shader？为什么要学它？ ​

1.1 Shader 的运行机制 ​

2. Shader 如何获取数据？深入理解数据流 ​

2.1 四种数据来源详解 ​

2.2 深度解析：uniform - 全局的"广播电台" ​

2.3 深度解析：attribute - 每个顶点的"身份证" ​

2.4 深度解析：varying - 自动的"魔法插值器" ​

3. 内置变量 - GPU 的"系统级API" ​

3.1 gl_FragCoord - 像素的"GPS定位" ​

3.2 场景1：归一化坐标 - 让代码适配所有屏幕 ​

3.3 场景2：基于位置的渐变效果 ​

3.4 场景3：后期处理 - 屏幕空间特效 ​

3.5 场景4：像素化效果（Pixelation） ​

3.6 其他重要内置变量 ​

4. 实战：搭建你的第一个 Shader 开发环境 ​

4.1 方案一：在线快速体验（推荐新手） ​

4.2 方案二：本地开发环境（推荐进阶） ​

4.2.1 步骤1：安装 glslCanvas ​

4.2.2 步骤2：创建 HTML 文件 ​

4.2.3 步骤3：创建你的第一个 Shader ​

4.2.4 步骤4：运行！ ​

4.3 进阶：添加鼠标交互 ​

4.4 glslCanvas 自动提供的 Uniform ​

4.5 小练习 ​

5. Swizzling - GLSL 的优雅"魔法语法" ​

5.1 什么是 Swizzling？ ​

5.2 三套等价的命名规则 ​

5.3 基础用法：单分量访问 ​

5.4 进阶用法：提取多个分量 ​

5.5 黑魔法：任意重排和复制 ​

5.6 实际应用场景 ​

5.6.1 场景1：颜色通道操作 ​

5.6.2 场景2：坐标变换 ​

5.6.3 场景3：UV 操作 ​

5.6.4 场景4：高效的数据重组 ​

5.7 注意事项 ​

5.8 性能优势 ​

6. GLSL 核心函数库 - 你的数学工具箱 ​

6.1 Step 与 Smoothstep - 阶跃与平滑过渡 ​

6.1.1 step(edge, x) - 硬边缘阶跃函数 ​

6.1.2 smoothstep(edge0, edge1, x) - 平滑过渡（抗锯齿神器） ​

6.2 何时用 step，何时用 smoothstep？ ​

6.3 常用数学函数速查表 ​

6.3.1 基础数学运算 ​

6.3.2 取整与取模 ​

6.3.3 范围控制 ​

6.3.4 插值与混合 ​

6.3.5 向量运算（空间几何） ​

6.3.6 光学函数（光照计算专用） ​

7. 实战案例：在 Shader 中绘制三角形 ​

7.1 核心思路拆解 ​

7.2 步骤1：建立坐标系 ​

7.3 步骤2：定义三角形 - 如何量化大小？ ​

7.3.1 方法 A：直接指定顶点坐标（自由三角形） ​

7.3.2 方法 B：外接圆半径（等边三角形标准方法） ​

7.3.3 方法 C：内接圆半径（精确控制间距） ​

7.3.4 三种方法对比 ​

7.4 步骤3：判断点是否在三角形内 - 核心算法 ​

7.4.1 方法 A：叉积法（最直观）⭐ ​

7.4.2 方法 B：面积法（精确但慢） ​

7.4.3 方法 C：重心坐标法（高级，用于插值） ​

7.4.4 方法 D：极坐标法（高级，用于正多边形） ​

7.5 三种判断方法对比总结 ​

8. SDF (Signed Distance Field) - 现代 Shader 绘图的革命 ​

8.1 什么是 SDF？ ​

8.2 SDF 的三大优势 ​

8.2.1 天然的抗锯齿边缘 ​

8.2.2 轻松创建轮廓/发光效果 ​

8.2.3 布尔运算（组合多个形状） ​

8.3 常用 2D SDF 形状库 ​

8.4 SDF 的高级应用 ​

8.4.1 Ray Marching（光线追踪） ​

8.4.2 文字渲染 ​

8.4.3 粒子系统 ​

8.5 SDF vs 传统方法对比 ​

9. 2D 矩阵变换 - 操控空间的艺术 ​

9.1 核心概念：坐标空间变换 ​

9.2 平移（Translate）- 最简单的变换 ​

9.2.1 数学原理 ​

Shader 从入门到精通 - GPU 的艺术语言

1. 什么是 Shader？为什么要学它？

1.1 Shader 的运行机制

2. Shader 如何获取数据？深入理解数据流

2.1 四种数据来源详解

2.2 深度解析：uniform - 全局的"广播电台"

2.3 深度解析：attribute - 每个顶点的"身份证"

2.4 深度解析：varying - 自动的"魔法插值器"

3. 内置变量 - GPU 的"系统级API"

3.1 `gl_FragCoord` - 像素的"GPS定位"

3.2 场景1：归一化坐标 - 让代码适配所有屏幕

3.3 场景2：基于位置的渐变效果

3.4 场景3：后期处理 - 屏幕空间特效

3.5 场景4：像素化效果（Pixelation）

3.6 其他重要内置变量

4. 实战：搭建你的第一个 Shader 开发环境

4.1 方案一：在线快速体验（推荐新手）

4.2 方案二：本地开发环境（推荐进阶）

4.2.1 步骤1：安装 glslCanvas

4.2.2 步骤2：创建 HTML 文件

4.2.3 步骤3：创建你的第一个 Shader

4.2.4 步骤4：运行！

4.3 进阶：添加鼠标交互

4.4 glslCanvas 自动提供的 Uniform

4.5 小练习

5. Swizzling - GLSL 的优雅"魔法语法"

5.1 什么是 Swizzling？

5.2 三套等价的命名规则

5.3 基础用法：单分量访问

5.4 进阶用法：提取多个分量

5.5 黑魔法：任意重排和复制

5.6 实际应用场景

5.6.1 场景1：颜色通道操作

5.6.2 场景2：坐标变换

5.6.3 场景3：UV 操作

5.6.4 场景4：高效的数据重组

5.7 注意事项

5.8 性能优势

6. GLSL 核心函数库 - 你的数学工具箱

6.1 Step 与 Smoothstep - 阶跃与平滑过渡

6.1.1 `step(edge, x)` - 硬边缘阶跃函数

6.1.2 `smoothstep(edge0, edge1, x)` - 平滑过渡（抗锯齿神器）

6.2 何时用 step，何时用 smoothstep？

6.3 常用数学函数速查表

6.3.1 基础数学运算

6.3.2 取整与取模

6.3.3 范围控制

6.3.4 插值与混合

6.3.5 向量运算（空间几何）

6.3.6 光学函数（光照计算专用）

7. 实战案例：在 Shader 中绘制三角形

7.1 核心思路拆解

7.2 步骤1：建立坐标系

7.3 步骤2：定义三角形 - 如何量化大小？

7.3.1 方法 A：直接指定顶点坐标（自由三角形）

7.3.2 方法 B：外接圆半径（等边三角形标准方法）

7.3.3 方法 C：内接圆半径（精确控制间距）

7.3.4 三种方法对比

7.4 步骤3：判断点是否在三角形内 - 核心算法

7.4.1 方法 A：叉积法（最直观）⭐

7.4.2 方法 B：面积法（精确但慢）

7.4.3 方法 C：重心坐标法（高级，用于插值）

7.4.4 方法 D：极坐标法（高级，用于正多边形）

7.5 三种判断方法对比总结

8. SDF (Signed Distance Field) - 现代 Shader 绘图的革命

8.1 什么是 SDF？

8.2 SDF 的三大优势

8.2.1 天然的抗锯齿边缘

8.2.2 轻松创建轮廓/发光效果

8.2.3 布尔运算（组合多个形状）

8.3 常用 2D SDF 形状库

8.4 SDF 的高级应用

8.4.1 Ray Marching（光线追踪）

8.4.2 文字渲染

8.4.3 粒子系统

8.5 SDF vs 传统方法对比

9. 2D 矩阵变换 - 操控空间的艺术

9.1 核心概念：坐标空间变换

9.2 平移（Translate）- 最简单的变换

9.2.1 数学原理
